Asye pur diminye koud

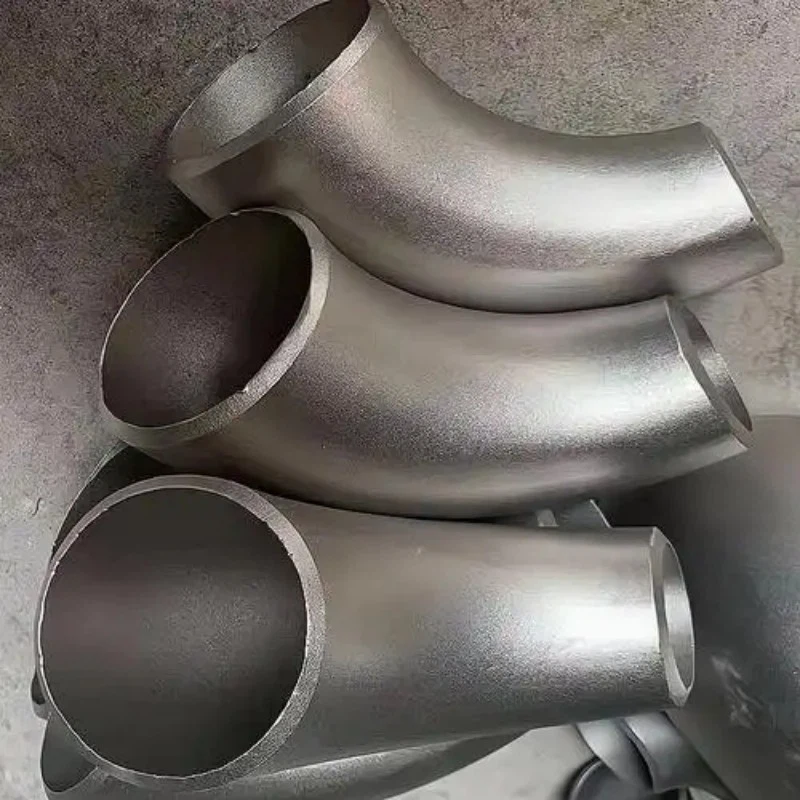

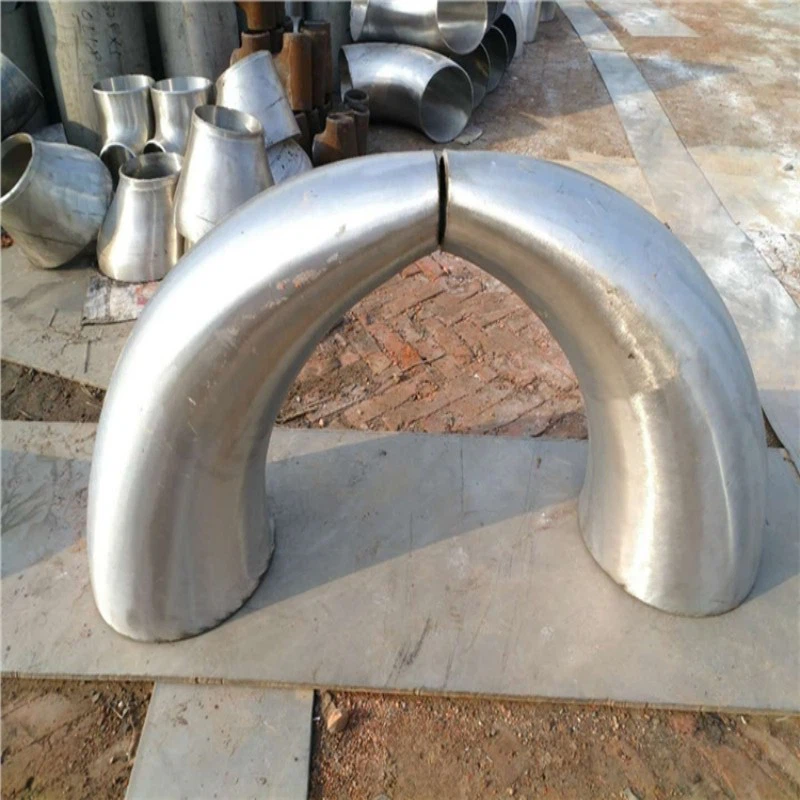

Nerjaveèi asye diminye koud, ke yo rele tou diminye koud soude bou ak diminye koud, se yon kalite koud Fitting ak diferan kwa - rejyonal reyon nan tou de bout. Li se sitou itilize konekte de seksyon nan tiyo ak reyon figi diferan fen, oswa chanje dyamèt la tiyo. Fòm nan koneksyon nan diminye koud soude bou se soude bou, se sa ki, se koud la dirèkteman soude tiyo a asye. Metòd koneksyon sa a gen karakteristik gwo fòs ak bon sele.
Range gwosè
2 ″ ~ 24 ″ (DN50 ~ DN600)
Nivo presyon
3mm - 40mm / Sch5, Sch10, Sch20, Sch30, SCH40, STD, Sch80, XS, Sch60, Sch80, Sch120, SCH140, Sch160, XXS
Klas materyèl
304/304L, 316/316L, 316Ti, 321, 317L, S31803, S31254, S32750, S32760, A234 WPB, 20#, elatriye.
Pwosesis Faktori
Si, cho peze, pwosesis frèt, pwosesis cho, soude, tretman chalè
Estanda pwodwi
ASME B16.9, GB/T12459, GB/T13401, GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311/2312
Espesifikasyon teknik & dimansyon
|
Gwosè nominal |
Dyamèt deyò nan tranchan |
Sant pou fini A |
Gwosè nominal |
Dyamèt deyò nan tranchan |
Sant pou fini A |
|||||||||
|
Gwo fen |
Ti fen |
Gwo fen |
Ti fen |
|||||||||||
|
Dn |
NP |
Yon seri |
B seri |
Yon seri |
B seri |
Dn |
NP |
Yon seri |
B seri |
Yon seri |
B seri |
|||
|
50×40 |
2×1½ |
60.3 |
57 |
48.3 |
45 |
76 |
250×200 |
10×8 |
273.0 |
273 |
219.1 |
219 |
381 |
|
|
50×32 |
2×1¼ |
60.3 |
57 |
42.4 |
38 |
76 |
250×150 |
10×6 |
273.0 |
273 |
168.3 |
159 |
381 |
|
|
50×25 |
2×1 |
60.3 |
57 |
33.7 |
32 |
76 |
250×125 |
10×5 |
273.0 |
273 |
141.3 |
133 |
381 |
|
|
65×50 |
2½×2 |
73.0 |
76.0 |
60.3 |
57 |
95 |
300×250 |
12×10 |
323.9 |
273 |
273.0 |
273 |
457 |
|
|
65×40 |
2½×1½ |
73.0 |
76.0 |
48.3 |
45 |
95 |
300×200 |
12×8 |
323.9 |
325 |
219.1 |
219 |
457 |
|
|
65×32 |
2½×1¼ |
73.0 |
76.0 |
42.4 |
38 |
95 |
300×150 |
12×6 |
323.9 |
325 |
168.3 |
159 |
457 |
|
|
80×65 |
3×2½ |
88.9 |
89 |
73.0 |
76.0 |
114 |
350×300 |
14×12 |
355.6 |
377 |
323.9 |
325 |
533 |
|
|
80×50 |
3×2 |
88.9 |
89 |
60.3 |
57 |
114 |
350×250 |
14×10 |
355.6 |
377 |
273.0 |
273 |
533 |
|
|
80×40 |
3×1½ |
88.9 |
89 |
48.3 |
42 |
114 |
350×200 |
14×8 |
355.6 |
377 |
219.1 |
219 |
533 |
|
|
90×80 |
3½×3 |
101.6 |
--- |
88.9 |
--- |
133 |
400×350 |
16×14 |
406.4 |
426 |
355.6 |
377 |
610 |
|
|
90×65 |
3½×2½ |
101.6 |
--- |
73.0 |
--- |
133 |
400×300 |
16×12 |
406.4 |
426 |
323.9 |
325 |
610 |
|
|
90×50 |
3½×2 |
101.6 |
--- |
60.3 |
--- |
133 |
400×250 |
16×10 |
406.4 |
426 |
273.0 |
273 |
610 |
|
|
100×90 |
4×3½ |
114.3 |
--- |
101.6 |
--- |
152 |
450×400 |
18×16 |
457 |
480 |
406.4 |
426 |
686 |
|
|
100×80 |
4×3 |
114.3 |
108 |
88.9 |
89 |
152 |
450×350 |
18×14 |
457 |
480 |
355.6 |
377 |
686 |
|
|
100×65 |
4×2½ |
114.3 |
108 |
73.0 |
76.0 |
152 |
450×300 |
18×12 |
457 |
480 |
323.9 |
325 |
686 |
|
|
100×50 |
4×2 |
114.3 |
108 |
60.3 |
57 |
152 |
450×250 |
18×10 |
457 |
480 |
273.0 |
273 |
686 |
|
|
125×100 |
5×4 |
141.3 |
133 |
114.3 |
108 |
190 |
500×450 |
20×18 |
508 |
530 |
457.0 |
480 |
762 |
|
|
125×90 |
5×3½ |
141.3 |
--- |
101.6 |
--- |
190 |
500×400 |
20×16 |
508 |
530 |
406.4 |
426 |
762 |
|
|
125×80 |
5×3 |
141.3 |
133 |
88.9 |
89 |
190 |
500×350 |
20×14 |
508 |
530 |
355.6 |
377 |
762 |
|
|
125×65 |
5×2½ |
141.3 |
133 |
73.0 |
76.0 |
190 |
500×300 |
20×12 |
508 |
530 |
323.9 |
325 |
762 |
|
|
150×125 |
6×5 |
168.3 |
159 |
141.3 |
133 |
229 |
500×250 |
20×10 |
508 |
530 |
273.0 |
273 |
762 |
|
|
150×100 |
6×4 |
168.3 |
159 |
114.3 |
108 |
229 |
600×550 |
24×22 |
610 |
--- |
559.0 |
--- |
914 |
|
|
150×90 |
6×3½ |
168.3 |
--- |
101.6 |
--- |
229 |
600×500 |
24×20 |
610 |
630 |
508.0 |
530 |
914 |
|
|
150×80 |
6×3 |
168.3 |
159 |
88.9 |
89 |
229 |
600×450 |
24×18 |
610 |
630 |
457.0 |
480 |
914 |
|
|
200×150 |
8×6 |
219.1 |
219 |
168.3 |
159 |
305 |
600×400 |
24×16 |
610 |
630 |
406.4 |
426 |
914 |
|
|
200×125 |
8×5 |
219.1 |
219 |
141.3 |
133 |
305 |
600×350 |
24×14 |
610 |
630 |
355.6 |
377 |
914 |
|
|
200×100 |
8×4 |
219.1 |
219 |
114.3 |
108 |
305 |
600×300 |
24×12 |
610 |
630 |
323.9 |
325 |
914 |
|
Ki sa ki itilizasyon prensipal yo nan diminye koud soude bou?
Sistèm endistriyèl tiyo:Nan anpil jaden endistriyèl tankou petrochimik, pouvwa elektrik, metaliji, elatriye, diminye koud soude bou yo lajman itilize konekte tuyaux nan dyamèt diferan, reyalize vire a ak adaptasyon dyamèt nan tuyaux nan koule yo pwosesis, epi asire ke materyèl (tankou lwil oliv, gaz natirèl, materyèl yo.
Bati rezèv dlo ak sistèm drenaj ak chofaj:Nan jaden an nan konstriksyon, li kapab itilize yo konekte tiyo rezèv dlo, tiyo drenaj ak tiyo chofaj nan dyamèt diferan, fè Layout la tiyo nan tout sistèm lan plis rezonab ak lis, satisfè kondisyon ki nan dyamèt tiyo ak direksyon pou zòn diferan ak dlo diferan oswa ekipman chofaj nan bilding lan.
Ki jan nou pwodwi tèt - Kalite bou soude diminye koud?
Preparasyon materyèl
Seleksyon materyèl:Chwazi materyèl apwopriye tankou asye kabòn, asye pur, ak asye alyaj dapre kondisyon konsepsyon ak anviwònman k ap travay.
Enspeksyon:Fè analiz konpozisyon chimik ak tès pwopriyete mekanik sou materyèl yo chwazi pou asire ke bon jan kalite a satisfè nòm yo.
Fòm
Koupe:Sèvi ak koupe ekipman yo koupe tiyo a nan longè ki apwopriye dapre espesifikasyon yo nan koud la.
Pouse cho:Chofe tiyo a koupe nan tanperati ki apwopriye a, mete l 'nan machin nan pouse pou pouse fòme, ak pliye li nan fòm nan koud yo mande anba èkstruzyon nan mwazi an.
Mete:Fòme koud la apre pouse, epi ajiste li plizyè fwa jiskaske gwosè a ak fòm satisfè kondisyon yo ki konsepsyon.
Akizasyon
Tretman Bevel:Louvri yon Groove nan koneksyon ki genyen ant koud la ak tiyo a. Fòm lan ak gwosè nan Groove a yo chwazi dapre metòd la soude ak pwopriyete materyèl.
Soudure:Konekte koud la ak tiyo a pa soude bou. Kontwole vitès aktyèl la, vòltaj, ak soude pandan soude asire bon jan kalite a ak fòs nan soude la.
Enspeksyon Weld:Fè enspeksyon vizyèl, ki pa - tès destriktif (tankou x - Ray, tès ultrason), ak tès pwopriyete mekanik sou soude a asire ke bon jan kalite a soude satisfè nòm yo.
Tretman chalè
Dapre karakteristik yo ki materyèl ak kondisyon konsepsyon, koud la apre soude se trete chalè. Objektif prensipal la se elimine estrès soude ak amelyore pwopriyete yo mekanik ak rezistans korozyon nan materyèl la. Metòd komen yo enkli rkwir, nòmalize, asouvisman ak tanperaman.
Enspeksyon ak tès
Enspeksyon dimansyon:Sèvi ak mezire zouti yo enspekte dimansyon yo nan koud la asire ke li satisfè kondisyon yo ki konsepsyon.
Tès presyon:Fè tès presyon sou koud la yo tcheke kapasite li nan kenbe tèt ak presyon. Pandan tès la, presyon an bezwen yo dwe piti piti ogmante, ak deformation la ak flit nan koud la bezwen yo dwe obsève.
Lòt tès:Selon kondisyon konsepsyon ak anviwònman k ap travay, lòt tès yo ka egzije tou, tankou tès rezistans korozyon, tès pèfòmans fatig, elatriye.
Tretman sifas
Retire rouye ak netwayaj:Koud yo se rouye - retire epi netwaye yo retire enpurte tankou oksid ak tach lwil sou sifas la.
Anti - Kowozyon Tretman:Koud yo trete ak anti - korozyon dapre kondisyon ki nan anviwònman an ap travay. Komen anti - metòd korozyon gen ladan penti, cho - Dip galvanizing, elatriye.
Baj popilè: Nerjaveèi asye diminye, Lachin asye pur diminye manifaktirè koud, faktori
